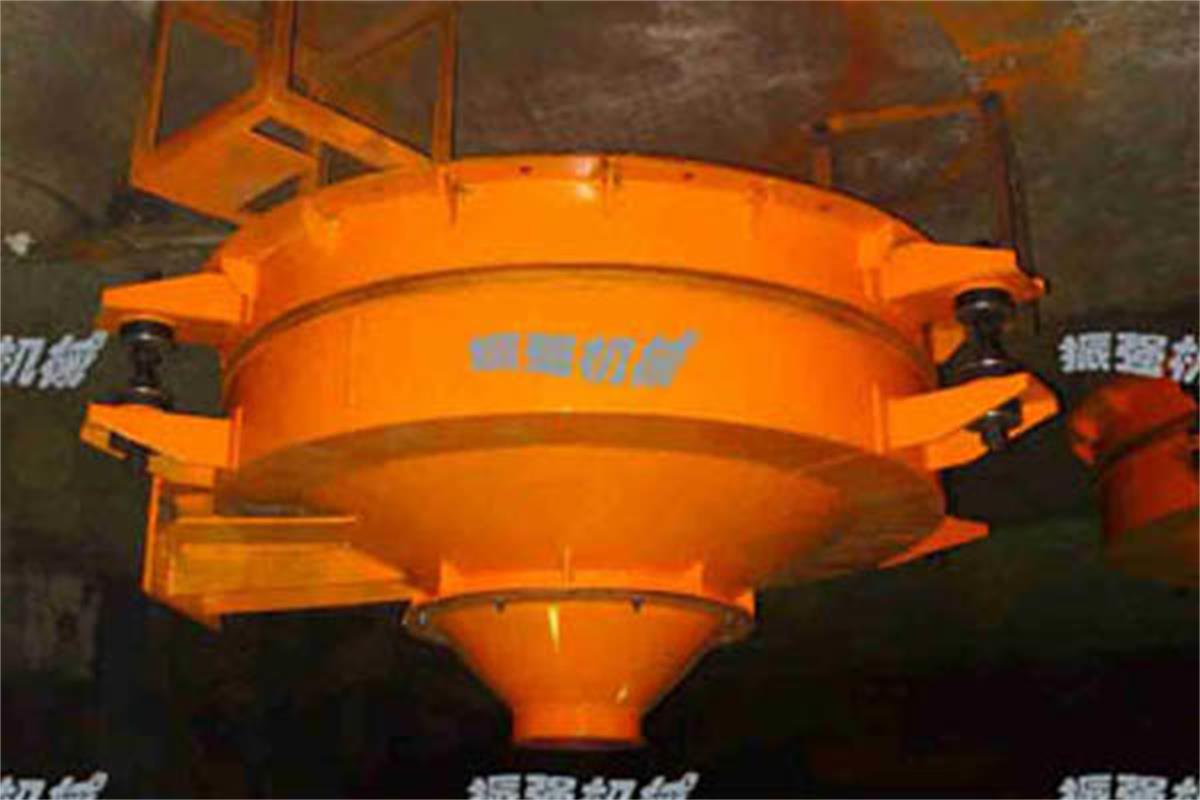

慣性振動給料斗

慣性振動給料斗的用途

GD系列慣性振動給料斗采用振動電機作為料斗振動源，兼有破拱、給料、關閉三種功能。廣泛應用于煤炭、電力、機械、化工、建材、冶金、礦山、輕工、食品、糧食、醫藥、交通運輸?shù)炔块T的散體物料料倉破拱給料、關閉等作業。

慣性振動給料斗的特點

1. GD系列慣性振動給料斗兼有破拱、給料、關閉作用。破拱助流能力強；給料松散、連續、均勻、準確；振動 停止，物料即停止卸出，不必再安裝料倉閘門。
2. GD系列慣性振動給料斗結構簡單，重量輕，安裝操作簡便，運行可靠，耗電少，隔振好，噪音低，維修方便。
3. 給料量可調，易于集中控制，排料過程中無物料粒度偏析，并有一定的混合作用。
4. GD系列慣性振動給料斗密封性好，實現全封閉給料，無需局部除塵或防毒。

GD系列慣性振動給料斗的技術參數

型  號	直徑 （mm）	給料量 t/h)	料倉直徑 （m）	電機功率 （kw）	供電電壓 （V）	整機重量 （t）
GD04PA	400	10～15	8.8～1.0	0.1	380	0.12
GD06PA	600	30～40	0.9～1.2	0.25	380	0.13
GD08PA	800	30～60	1.0～1.5	0.55	380	0.25
GD10PA	1000	40～80	1.5～2.0	0.75	380	0.38
GD12PA	1200	50～100	1.8～2.4	1.1	380	0.52
GD15PA	1500	60～120	2.2～3.0	1.5	380	0.67
GD20PA	2000	80～150	3.0～4.0	2×1.1	380	1.1
GD25PA	2500	80～150	3.6～5.0	2×1.5	380	1.65

　 注：上表為平旋型（P）、斗體坡角30°（A），中心出料型振動給料斗的主要參數，另可根據實際需要提供振動方式為直線型（Z）、渦旋型（W）；斗體坡角20°（B）、45°（C）、60°（D）以及邊出料（Y）等型式的振動料斗，主要參數同上。
表中生產率為堆密度1.6t/m3物料。

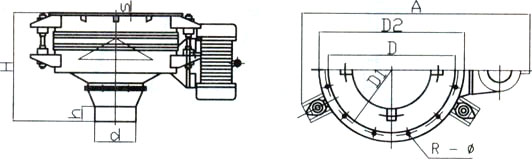

安裝尺寸

技術參數

型  號	D	D1	D2	d	A	h	H	δ	n-Φ	外形尺寸A×D2×H
GD04PA	Φ400	Φ440	Φ480	Φ150	840	50	380	8	12-Φ11	840×480×380
GD06PA	Φ600	Φ640	Φ680	Φ180	1068	50	424	10	12-Φ13	1068×680×430
GD08PA	Φ800	Φ860	Φ920	Φ180	1320	50	550	10	12-Φ18	1320×920×550
GD10PA	Φ1000	Φ1070	Φ1130	Φ200	1663	60	600	12	12-Φ18	1663×1130×600
GD12PA	Φ1200	Φ1290	Φ1350	Φ200	1890	60	620	12	16-Φ20	1690×1350×620
GD15PA	Φ1500	Φ1590	Φ1670	Φ300	2040	60	815	12	18-Φ22	2040×1670×815
GD20PA	Φ2000	Φ2090	Φ2170	Φ300	2820	60	1000	16	24-Φ22	2820×2170×1000
GD25PA	Φ2500	Φ2590	Φ2650	Φ300	3430	65	1200	16	30-Φ22	3430×2650×1200

慣性振動給料斗的控制

慣性振動給料斗的控制采用反接制動電氣控制箱。該控制箱可使振動給料斗在短時間迅速停機，使給料斗快速通過共振區，以保護給料斗的易損件及密封圈。
如在給料過程中需無級調節給料量，可配用慣性電機變頻調速器，調節慣性電機的轉速，從而調節振動力，達到調節給料量的目的。

料倉減壓錐的配制

慣性振動給料斗在設計計算中已考慮了一定的倉壓，但建議在料倉內物料高度大于2m時，在料倉內安裝料倉減壓錐，以確保振動給料斗更穩定地工作，特別是確保其給料精度更趨準確。料倉減壓錐應焊接在料倉內，并保持平穩。

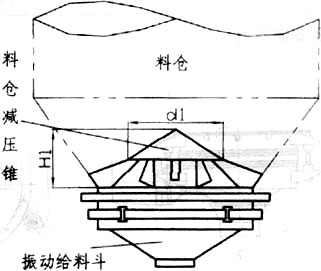

料倉減壓錐安裝圖，安裝尺寸如下：

型  號	GD10PA	GD12PA	GD15PA	GD20PA	GD25PA
d1	700	850	1000	1400	1700
H1	650	780	900	1200	1450
